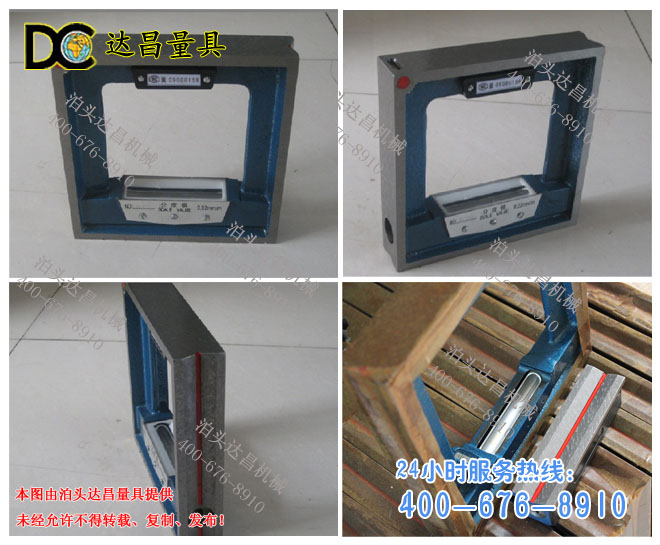

產品名稱：水平儀、框式水平儀

水平儀有框式水平儀和條式水平儀兩種型式，主要用于檢驗各種機床及其他設備的平直度，安裝的水平位置和垂直位置的正確性，并可檢驗微小傾角。

框式水平儀規格：


產品名稱	規格	備注
框式水平儀	150*0.02mm	刮制
	200*0.02mm	刮制
	250*0.02mm	刮制
	300*0.02mm	刮制

【框式水平儀的零位】

框式水平儀的零位必須滿足下列三點：

 1、平板工作面處于水平位置，即自然水平面

 2、水準備泡的軸線與水平儀底面平行，即水平儀的底面亦處于水平位置

 3、 氣泡兩端剛好與兩長刻線相切

框式水平儀在找水平時,要交錯90°進行校調,也就是通常的X軸和Y軸的校調,其V型面與被調平面應基本完全接觸,水平儀不應有手感上的擺動,調整的過程中應使水泡處于正中位置就達到要求了.水平儀還有個側面的V型槽,是用于測垂直面的,方法與上面相同.

需要注意的是: 水平儀在使用時應輕放在被測表面上,盡量不要碰撞,以避免水平儀里面的機械調整件移位,進爾引起精度的不準確.

框式水平儀的精度為0.02/1000mm，即每米2C。上面刻度每格就是2C，即每有一格的偏差代表在一米長內有一頭高出了2C。

百分尺主尺上每一度刻線代表1MM，轉尺上每一度刻線每表0.01mm。

徑向的誤差不叫垂直度，叫同軸度。用百分表座吸一其中一頭的聯軸器上，百分表指另一頭，劃一個圓周表上讀數誤差的多少即為同軸度誤差。

用厚薄規測量聯軸器兩個端面不同外的間隙最大誤差即為軸向誤差。
